Aplikasi Sistem Akuisisi Data #16baru

Studi Kasus Sistem Kontrol Proses Manufaktur di Industri

Inovasi merupakan salah satu kata kunci di masa depan, terutama di dunia rekayasa. Untuk itu diperlukan pemikiran-pemikiran yang inovatif. Agar dapat berpikir inovatif, mahasiswa dapat belajar dari kasus-kasus rekayasa yang menggambarkan best practices. Dengan studi kasus itu mahasiswa dapat membuka wawasan tentang suatu permasalahan dalam kegiatan pembelajarannya.

Studi Kasus #01

Sistem dibawah ini suatu proses penampungan air pada suatu tandon air. Bila permukaan air di dalam tandon mencapai level atas, air itu disalurkan keluar. Buat diskripsi (algoritma) urutan proses sistem itu, kemudian buat flow chart (diagram alir), sebutkan spesifikasi hardware-nya, dan buat juga diagram blok sistem kontrol prosesnya.

Studi Kasus #02

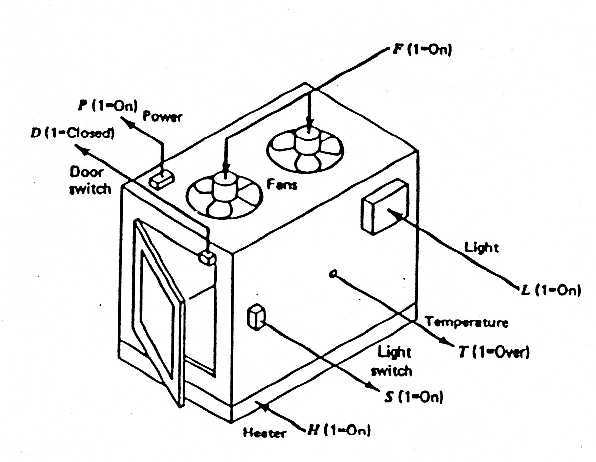

Sistem di bawah ini suatu proses pemanasan/pengeringan di dalam oven sampai suhu tertentu, dan suhu itu dipertahankan selama 60 menit. Oven itu dilengkapi dengan exhaust fan untuk membuang keluar uap air yang timbul. Buat diskripsi (algoritma) urutan proses sistem itu, kemudian buat flow chart (diagram alir), sebutkan spesifikasi hardware-nya, dan buat juga diagram blok sistem kontrol prosesnya.

Studi Kasus #03

Sistem di bawah ini suatu proses pemanasan cairan sampai pada suhu tertentu, dan suhu itu dipertahankan selama 30 menit. Buat diskripsi (algoritma) urutan proses sistem itu, kemudian buat flow chart (diagram alir), sebutkan spesifikasi hardware-nya, dan buat juga diagram blok sistem kontrol prosesnya.



Studi Kasus #04

Sistem di bawah ini suatu proses pencampuran dua macam larutan. Larutan A dimasukkan ke dalam tangki lebih dahulu sehingga mencapai level A, berikutnya larutan B dimasukkan sehingga mencapai level B. Kemudian heater (pemanas) dan pengaduk dihidupkan selama satu jam. Sesudah itu hasil adukan dikeluarkan. Buat diskripsi (algoritma) urutan proses sistem itu, kemudian buat flow chart (diagram alir), sebutkan spesifikasi hardware-nya, dan buat juga diagram blok sistem kontrol prosesnya.




Studi Kasus #05

Sistem di bawah ini suatu proses pembuataan lubang pada benda kerja (obyek) yang berada di atas konveyor (ban berjalan). Buat diskripsi (algoritma) urutan proses sistem itu, kemudian buat flow chart (diagram alir), sebutkaan spesifikasi hardware-nya dan buat juga diagram blok sistem kontrol prosesnya.



Studi Kasus #06

Sistem di bawah ini suatu proses pengelompokan macam barang menurut sifatnya: tinggi-pendek dan berat-ringannya. Kemudian dilakukan pengecatan menurut macam barang. Barang pendek-ringan dicat biru, barang pendek-berat dicat kuning, barang tinggi-ringan dicat merah, dan barang tinggi berat dicat hijau. Akhirnya dilakukan pengelompokan barang menurut macamnya di tempat tertentu. Buat diskripsi (algoritma) urutan proses sistem itu, kemudian buat flow chart (diagram alir), sebutkaan spesifikasi hardware-nya, dan buat juga diagram blok sistem kontrol prosesnya.
